四川杰特胶管脉冲试验台

四川杰特机器有限公司简介

四川杰特机器有限公司（原四川省简阳试压泵厂）是原机械工业部试压泵定点专业生产企业，国家标准、行业标准起草单位；是西南地区唯一研制、生产、销售试压泵、高压水射流清洗成套装置和压力智能控制系统的专业化企业。国内最具实力的压力测试整体解决方案服务商。拥有完整的策划、设计、研发、制造、销售、服务体系，以及最完整的试压成套设备/实验成套设备产品线。长期以来，我们致力于为国内外专业渠道客户和终端客户提供高质量、高性能、高智能化的生产、检测成套设备及相应的整体解决方案。凭借完善的整体解决服务能力构建了企业核心竞争力，持续引领国内压力测试技术发展方向。

在压力测试领域全面掌握各项核心技术，产品技术水平处于国内领先地位。针对橡胶行业，成功研发了多项专用高智能、高精度的压力测试产品，多项技术产品获得了部首级科技进步奖、国家发明与实用新型专利。广泛用于橡胶行业胶管在线脱芯（试压）、脉冲（曲挠）试验、爆破（测长）试验、橡胶渗透性试验、刹车管试验、转向管（清洗、判堵、压力检测）试验等领域。同时承接各类橡胶管线、管带、给水管、城市管网管路等量身定制检测设备和智能检测装置。

一、胶管脱芯/试压一体机

●产品简介

胶管脱芯试压一体机是成套自动化系统产品。主要由液压夹具、压力源和微机智能压力控制检测系统组成。可满足橡胶行业编织管、缠绕管等软芯在线脱芯试压、硬芯在线试压，是胶管生产制作流程中不可或缺的配套设备，同时还适用于其他种类胶管试压测试和爆破试验等需求。本公司拥有该产品完全独立自主的知识产权。项目总体技术处于国内先进水平。核心技术拥有国家专利，专利号：ZL201320453080.7。

●产品功能及特点

●独特设计的自动定芯夹紧机构，可有效防止模芯弯曲或断裂。

●内嵌式模芯结构，可确保模芯与胶管脱芯时，模芯不会飞出。

●配置脱芯专用气动溢流阀，自动脱芯时持续恒定压力输出，遇脱芯阻滞时，可避免压力冲击。脱芯流畅时，系统以最大流量用于脱芯，确保了脱芯的最高效率，克服了其它同类产品常见的脱芯遇阻、爆管、超压停机等技术难题。

●二次夹紧保护装置，是对试压过程中安全装置的加强装置。

●多重安全防护设计、油机分离、油压与水压互锁。

●工艺参数设定后，试压过程自动完成，并能自动记录和输出实验数据。

●采用变频控制技术及专用控制软件，提高了压力测控精度。同时，最大化扩大了胶管测试范围。

夹具示意图

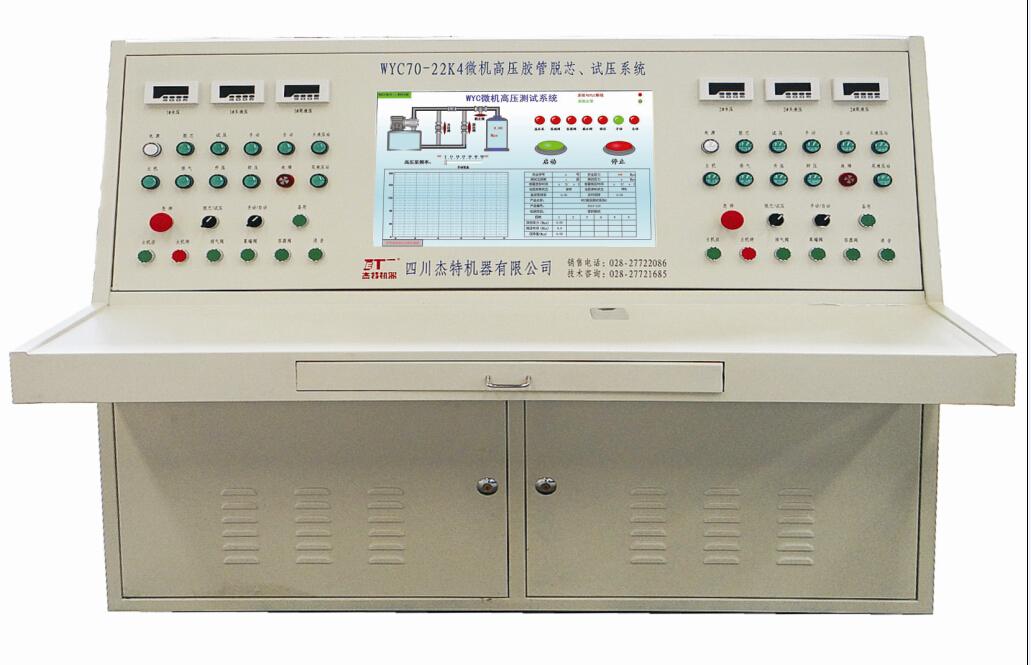

操作台示意图

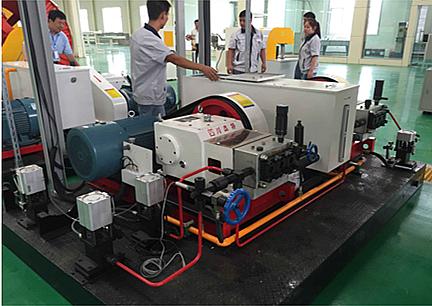

试压泵示意图

二、脉冲试验台

●产品简介

我公司利用自有专利技术——“一种介质可双向流动的压力控制技术”，研发成功的胶管脉冲试验台，系脉冲试验台革新产品。独创的伺服增压替代传统液压脉冲装置，使产品的可靠性大幅度提升。该系统由特殊伺服增压器、工装操作台、曲挠机构和微机脉冲控制系统等构成，整机性能达到国内领先地位。适用于橡胶软管、汽车制动管、动力转向管、离合器管、汽车空调及散热器软管等压力脉冲测试，同时也可以对一些小型的管件、接头等进行脉冲试验。

●产品功能及特点

● 创新伺服驱动技术，极大的降低了产品配套功率，仅为传统液压设备功率的四分之一，节能70%以上，使用成本大幅降低；

● 试验参数自主设定，计算机自动完成，界面动态显示试验数据，并绘制实时时间——压力波形图，完成后自动生成试验报告；

● 脉冲实际曲线与理论曲线误差均优于相关标准要求；

● 试验介质自动循环，介质温度可根据设置要求保持恒定；

● 超温、超压、液位低报警、开门不能测试、遇故障自动停机；

● 安装距离和角度可按照软管最小弯曲半径调节；

● 可视观察窗，观察窗设有保护装置。

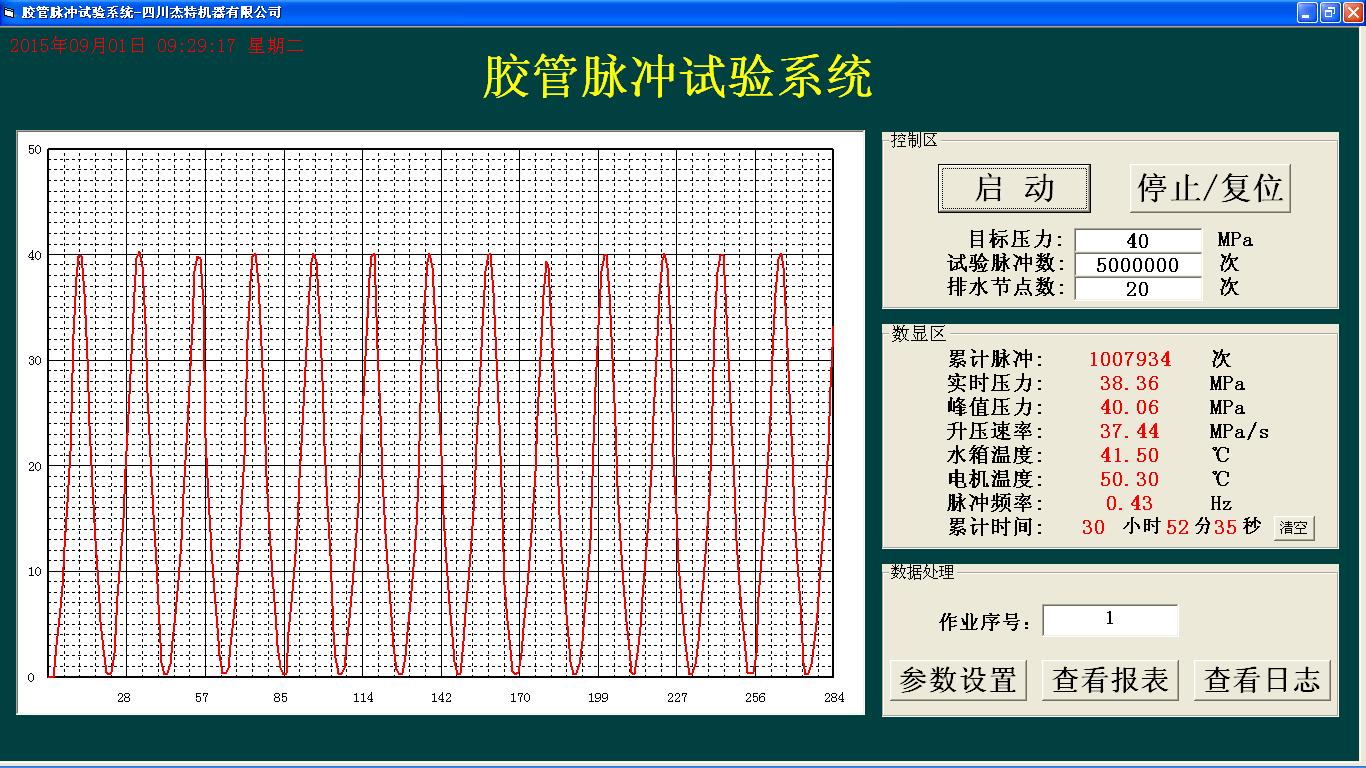

脉冲试验界面

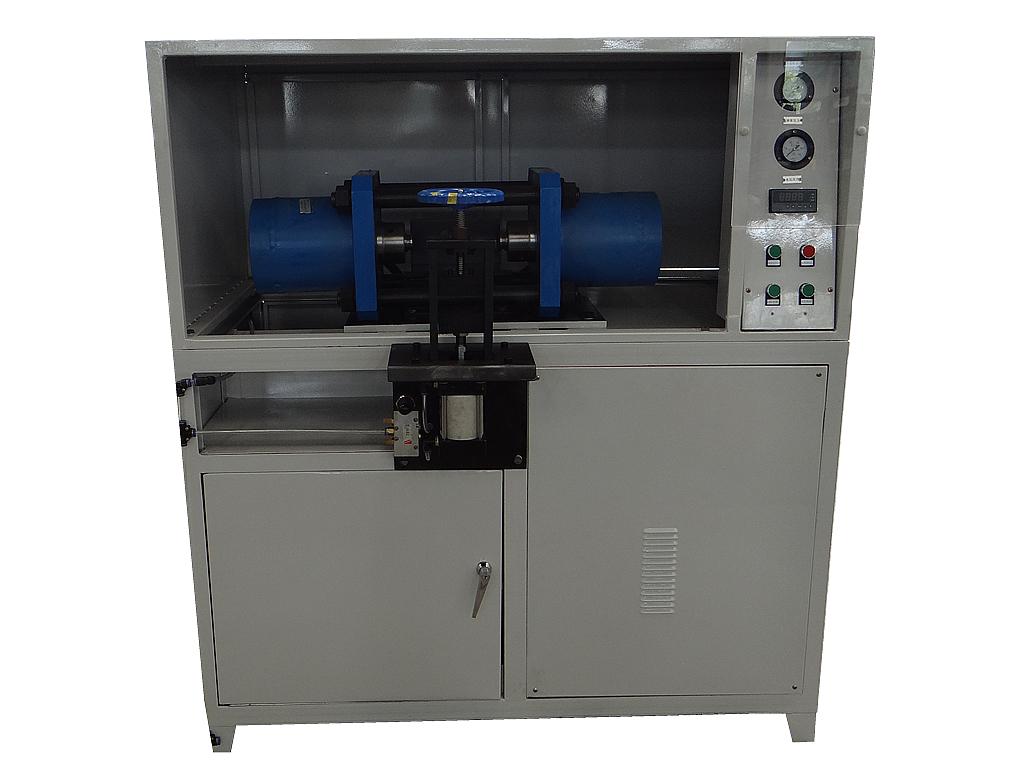

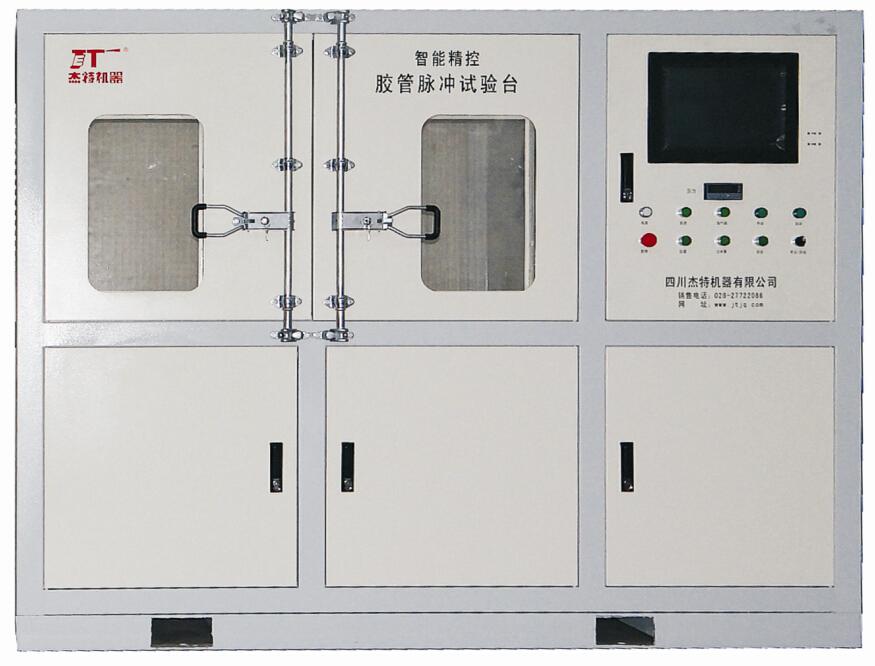

胶管脉冲实验台

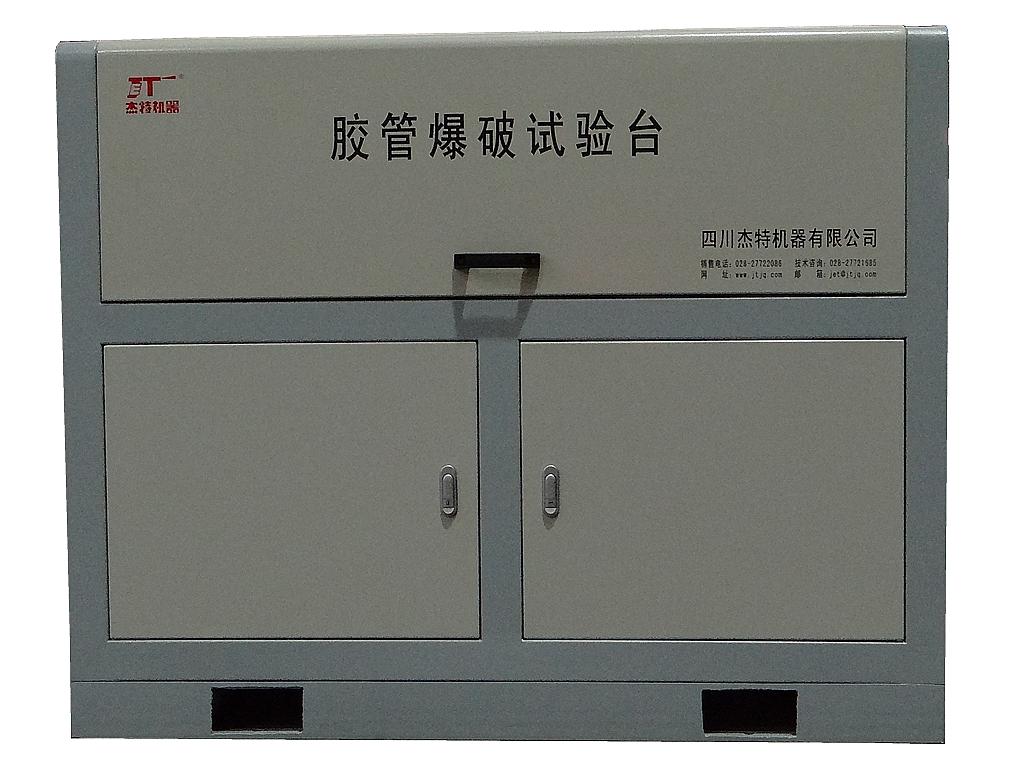

三、胶管爆破试验台

●产品简介

胶管爆破（耐压）试验台是我公司专门针对胶管行业研制的水压爆破系统，由压力源、工装台、微机爆破控制系统等组成。主要用于胶管和胶管总成爆破试验，可进行胶管膨胀量（长度和径向）自动检测。同时，还可用于各种小型管件、接头等承元器件进行爆破压力试验。自主研发的专用控制软件，升压速率可控，实时显示试验压力时间曲线，试验结果可自动保存，输出报告。

●产品适用范围

主要用于汽车转向管、刹车管、燃油管、冷却水管、暖风软管、空调滤芯器软管、涡轮增压系统软管，工程液压软管、航空软管，此外，还可用于液压设备、散热器、冷凝器、蒸发器、硬管、接头、阀门、压力仪表、压力容器等承压元器件。

●产品功能及特点

● 试验时自动声光报警提示。

● 柜门未关闭不能进行试验，开门自动停机卸压。

● 采用高速采样卡采样试验数据，采用独特的升压控制技术，爆破点捕捉准确。

● 自主研发的专用控制软件，安装调试方便快捷。

● 多种配套工装，满足试件不同的安装方式。

● 试验过程中，可以自动进行压力补偿；试件破裂后压力迅速下降，系统自动停止加压。

● 爆破前可进行保压实验，过程可灵活设置。

● 特殊设计的防护工装，能避免爆破时对操作人员和设备的伤害。

四、橡胶渗透性试验台

●产品简介

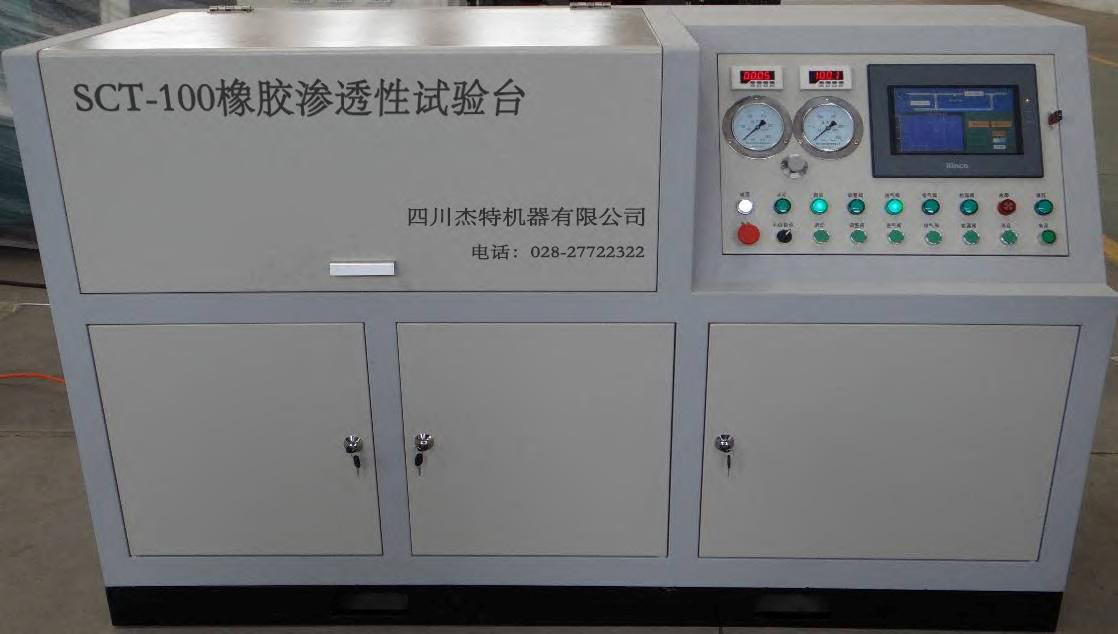

SCT-100橡胶渗透性试验台是我公司根据市场需求，按照GB21352--2008附录B、MT668-2008附录C的试验要求，自主研发的测试输送带中的钢丝绳芯胶料渗透程度的试验设备。凭借公司多年的压力测试经验，和专业开发的测试软件，选用高精度进口压力检测元件，使得钢丝绳芯渗透性检测技术打破了国外垄断现状，多项技术指标达到国际先进水平。实现了钢丝绳芯渗透性检测的自动通气、数据采集显示、动态实时曲线生成、数据记录查询、自动判断和生成报告等的全自动化操作。

●产品功能及特点

●试验全部采用气缸夹持，相比手动夹持更加可靠和高效。

●采用高精密气动调压阀调压，输入气压稳定，使试验过程中与标准要求的气压始终保持100kPa压力完全相符。

●压力显示提供了压差数字显示、高压压力数字显示、高低压压力指针显示的多重压力显示方式，可非常直观的观察和判断测试过程，并能快速进行设备自身渗漏的检测。

●系统示值精度高达0.05kPa。

●系统采用高性能触摸屏、全中文控制软件、自定义参数设置和报表格式，更具备一键完成测试的傻瓜式操作。

●试验台采用全封闭式柜体，安装方便、外形美观、操作便捷。
